kubernetes 组件理解

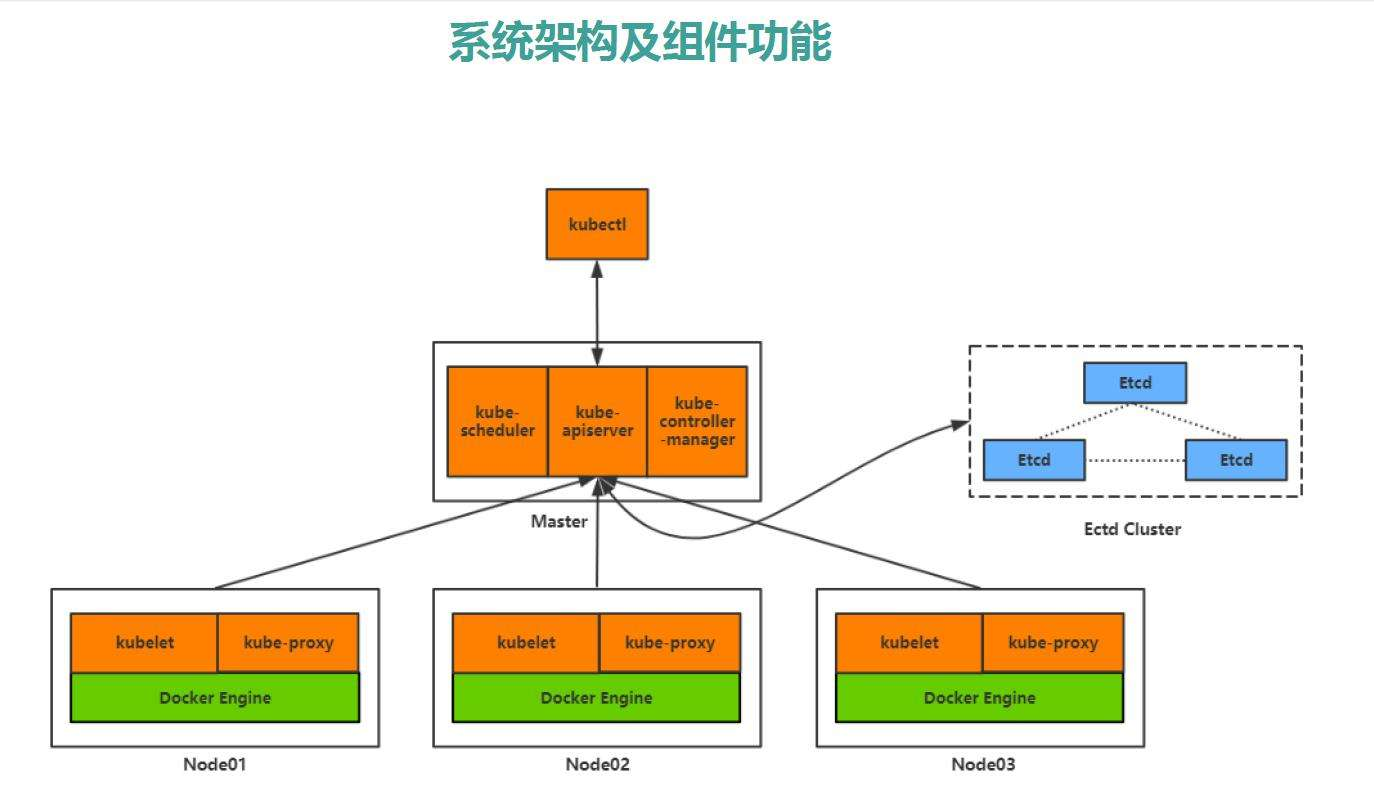

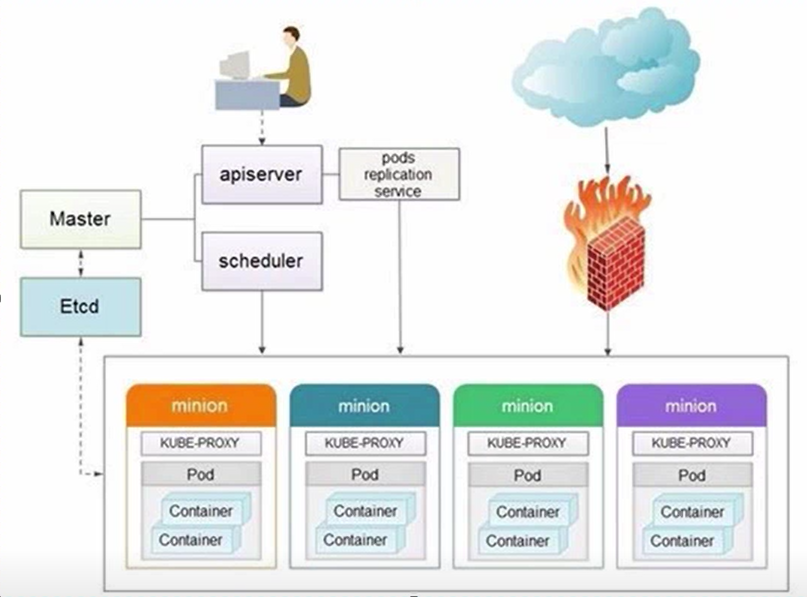

 master : 控制站点

　　apiserver：提供接口服务

　　scheduler： kubernetes 调度服务

etcd ：etcd 存储 kubernetes的配置信息，可以理解为是k8s的数据库，存储着k8s容器云平台中所有节点、pods、网络等信息。

Kube_proxy ： 代理做端囗转发，相当于LVS-NAT模式中的负载调度器器

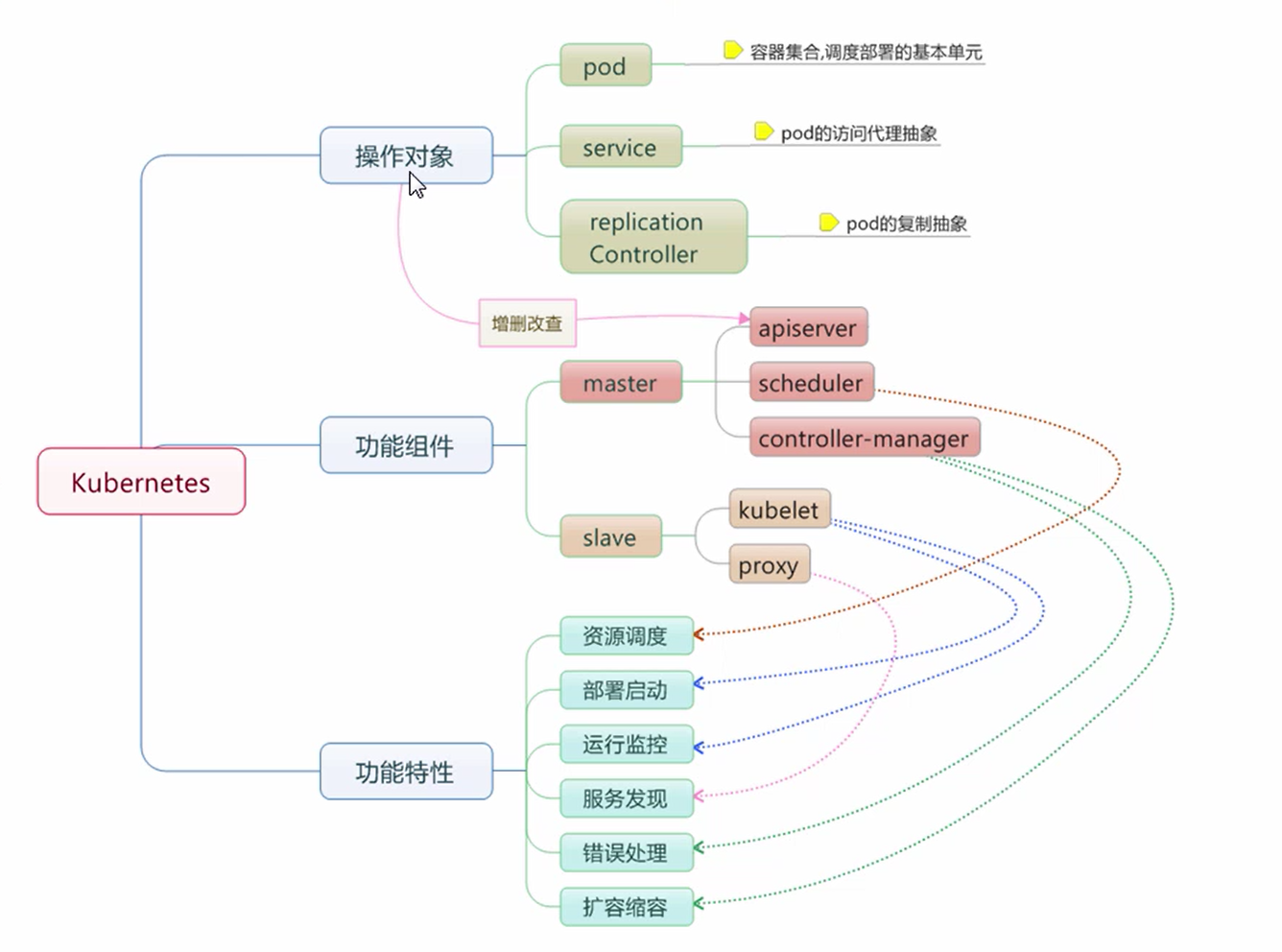

apiserver内部：







service概述：service是 pod的路由代理抽象，用于解决pod之间的服务发现问题。

replicationController：是 pod 的复制抽象，用于解决 pod 的扩容缩容问题，保证 pod的高可用 。

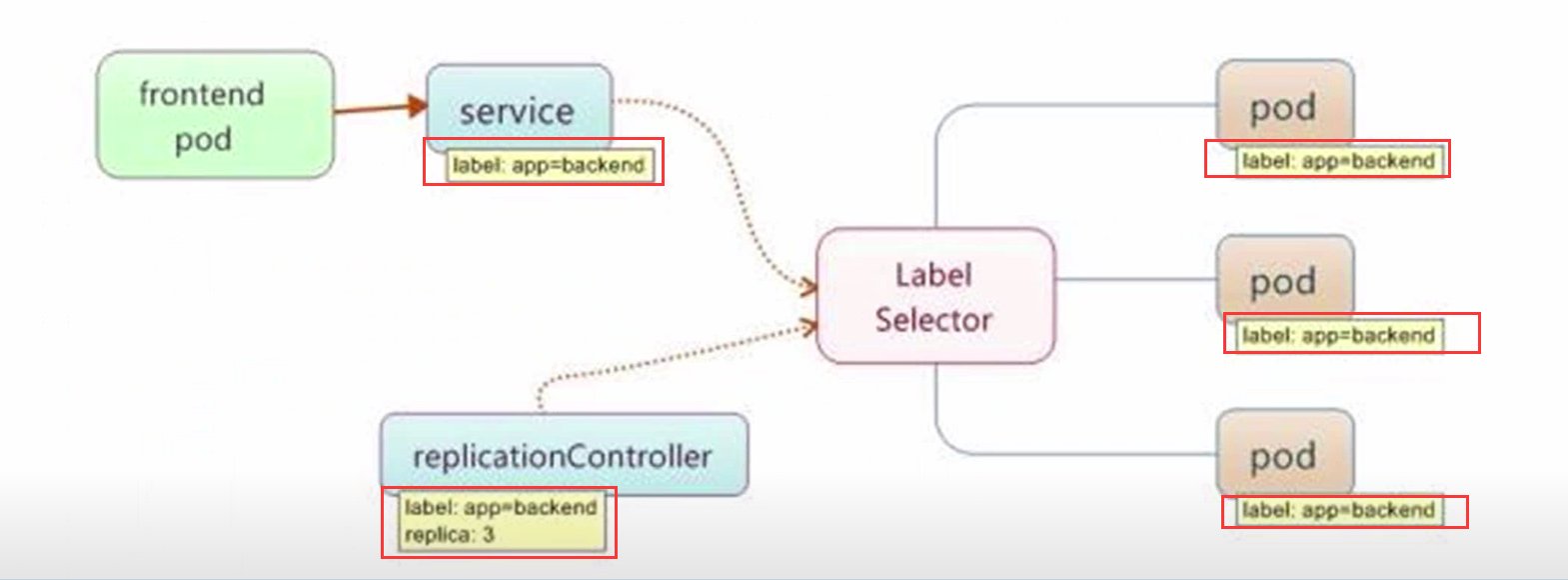

总结：service和replicationController 只是建立在pod之上的抽象，最终是要作用于pod的，那么它们如何跟 pod 联系起来呢？这就要引入label的概念：label 其实很好理解，就是为pod加上可用于搜索或关联的一组 key/value标签，而 service 和replicationController 正是通过 label来与pod 关联的。如上图所示，有三个pod都有label为“app=backend”，创建 service和replicationController 时可以指定同样的label:”app=backend”，再通过label selector机制，就将它们与这三个pod关联起来了。例如，当有其他 frontend pod 访问该 service时，自动会转发到其中的一个backend pod。







kubernetes之间的通信：



apiserver跟node之间的通信靠flannel

node1:容器实例→docker0→flannel0→真机eth0→flannel隧道



node2:容器实例→docker0→flannel0→真机eth0→flannel隧道

　　　　　　各个节点中的实例靠flannel隧道进行互通。
